輔助實驗室設計大致規劃布局為5個區域，即氣瓶室、天平室、高溫室、藥品室、洗滌室。輔助實驗室屬于理化實驗室的范疇，其主要作用是為實驗項目提供輔助設備。

　　一、氣瓶室

　　氣瓶室屬于精密儀器室的輔助室,分為可燃性氣體室和不可燃性氣體室,是集中供氣系統的一個很重要的功能房間,通過減壓閥、氣體管道等向精密儀器室的儀器提供各種氣體,消除了把氣瓶放在實驗室內存在的安全隱患,實現安全性、便利性、管理科學的目的,同時適應實驗室未來的發展。由于氣瓶間的特殊性,在實驗室建筑設計的初期,就要充分考慮到瓶間的設置問題,氣瓶室設計的考慮因素如下：

　　(1)氣瓶室一般都有氣體鋼瓶、氣瓶柜、各種氣體減壓閥、排風裝置、氣路系統等,氣瓶室必須使用防爆開關和燈具,做好標牌標識,氣瓶室須在顯眼處有聲光報警裝置。

　　(2)氣瓶間嚴禁靠近火源、熱源、有腐蝕性的境,應存放在陰涼、干燥處。

　　(3)氣瓶室應遠離出入口,設防爆墻與泄爆口。

　　(4)設可燃性氣體室和不可燃性氣體室,惰性氣體鋼瓶可與其他氣體鋼瓶放起,可燃?xì)怏w鋼瓶與助燃?xì)怏w瓶不可混放,要有隔離措施,鋼瓶要直立放置,用架子和套環固定。

　　(5)絕不可使用油或其他易燃性有機物沾在氣瓶上,特別是氣門嘴和減壓閥上,也不能用棉、麻等物堵漏,以防燃燒引起事故。

　　6)使用鋼瓶中的氣體時,要用減壓閥,各種氣體的氣壓表不得混用,以防爆炸

　　(7)空瓶與實瓶分區放置,氣瓶應專瓶專用,不能隨意改裝其他種類的氣體。為了避免各種氣瓶混淆而用錯氣體,通常氣瓶外面涂以特定的顏色以便區別,并在瓶上寫明瓶?jī)?nèi)氣體的名稱。

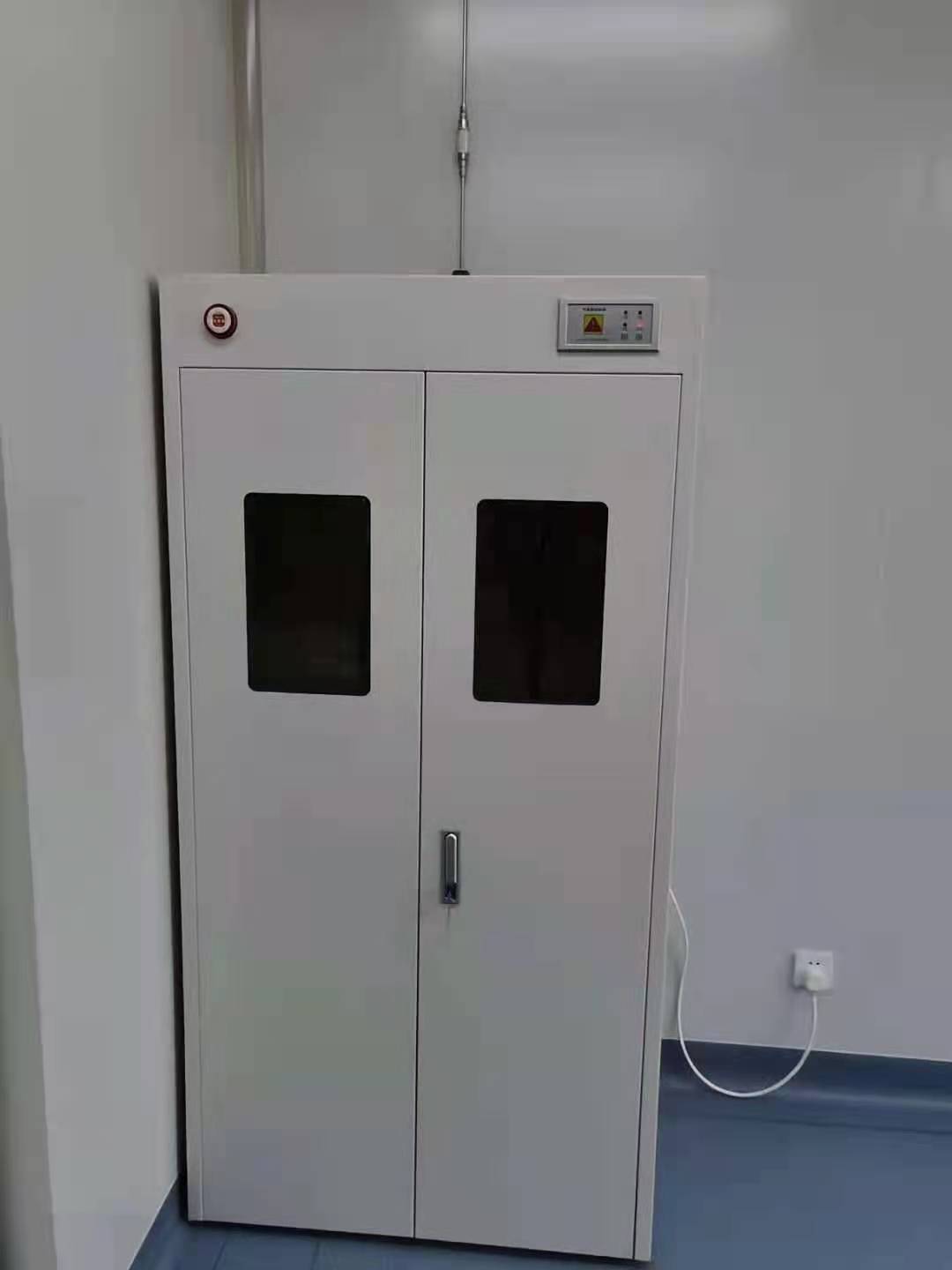

氣瓶柜

　　二、天平室

　　(1)天平室屬于公用的輔助實驗室,應遠離振動源,設在人流少且方便工作的地方,要求防振、防塵、防風、防腐蝕、防潮、溫度濕度相對恒定。

　　2)*好將藥品室、高溫室設計在天平室相鄰的位置,符合取藥品、干燥、稱量的工作流程。

　　(3)對于百萬分之一的天平,需設緩沖間。

　　(4)天平室內設天平臺、周轉臺、物品架或邊臺;天平臺具三級防振及調水平功能,周轉臺方便稱量時臨時放置物與記錄,物品或邊臺用于存放干燥皿等。

　　(5)外窗宜密閉并設窗簾。

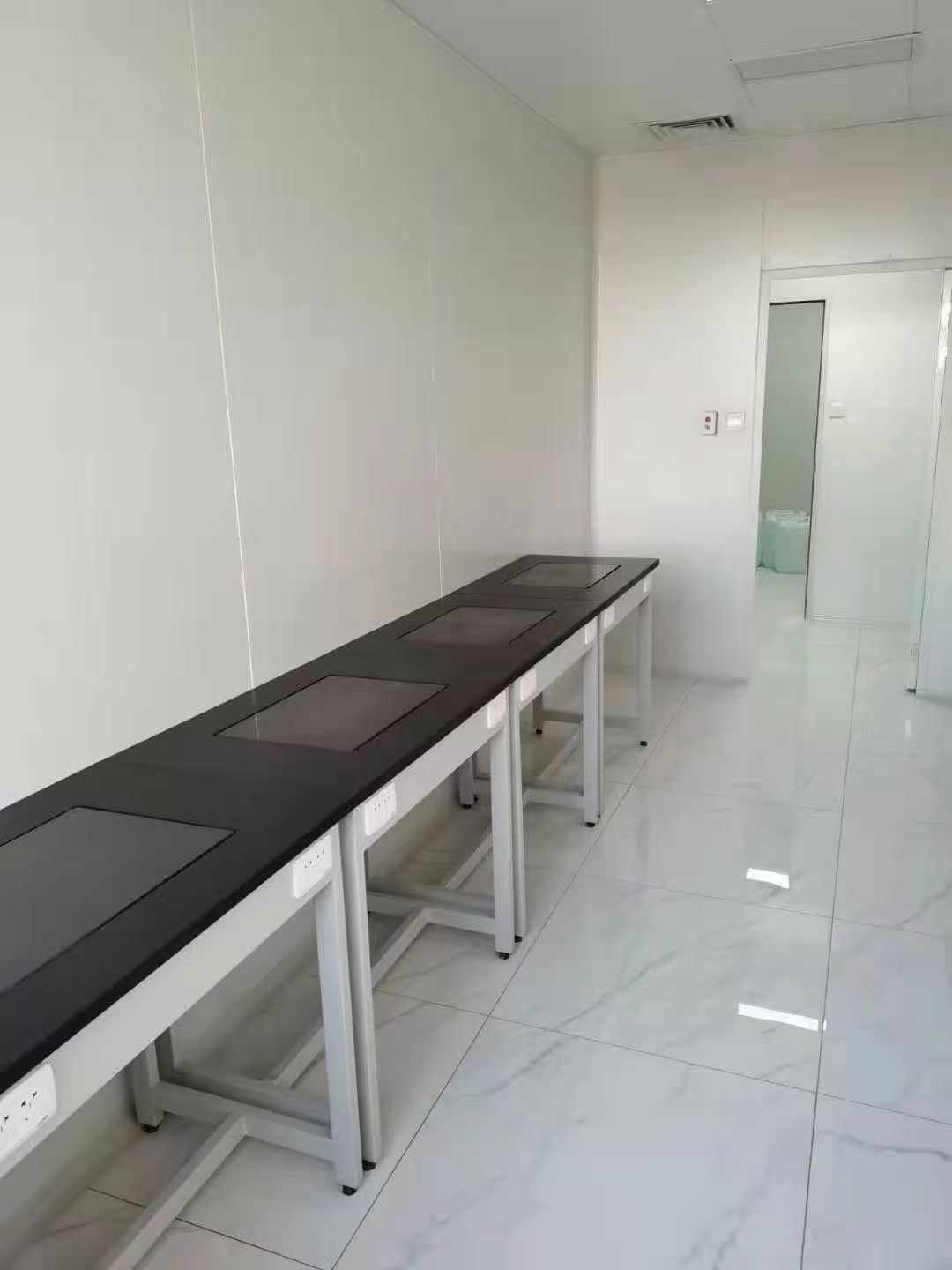

天平臺

　　三、高溫室

　　高溫室是用于存放烘箱、馬福爐等設備的輔助實驗室,配備高溫臺,高溫臺要求承重、耐高溫,一般用鋼制柜體配大理臺面,根據放置的烘箱、馬福爐等設備數量與功率,配滿足大功率需求的電氣配件。高溫臺深度一般為750mm,長度根據場地尺寸而定,高度為500mm,方便存取烘箱內的物品。

　　四、藥品室

　　藥品室用于存放試劑與藥品,根據藥品的品種不同,可采用不同品種的藥品儲存柜,一般需要設置抽風系統,抽走揮發性氣體保持室內空氣清新,對于易燃易爆的藥品,必須設置防爆電器。

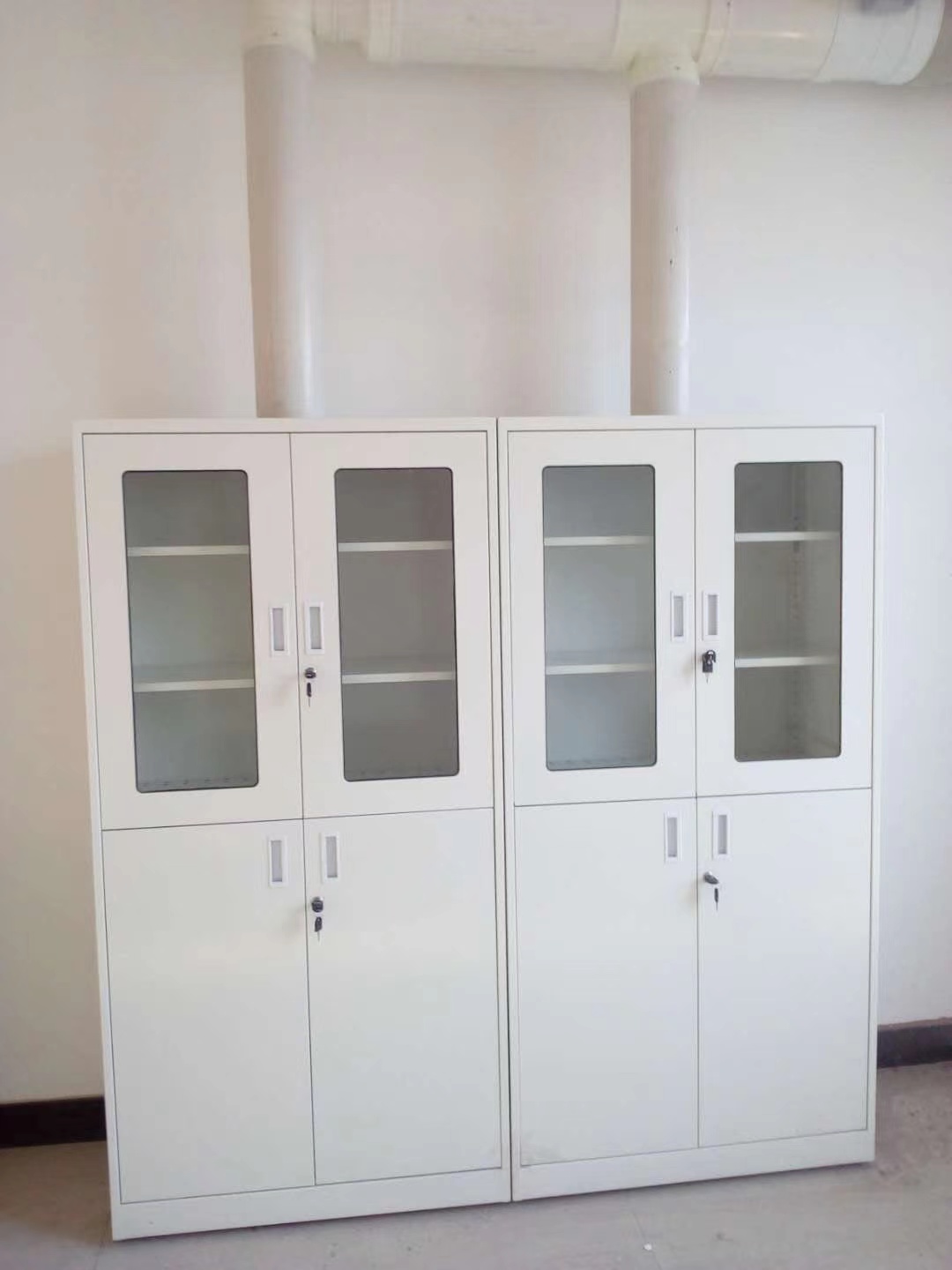

通風藥品柜

　　五、洗滌室

　　洗滌室用于洗滌器皿,配備洗滌臺、器皿柜、器皿架、器皿車、高溫臺等,洗滌臺的水槽可選用多個大型水槽,方便洗滌,洗滌臺上的滴水架方便晾干器皿,器皿柜、器皿架用于存放器皿,器皿車用于運送器皿,高溫臺上放置烘箱可烘干器皿。對于有揮發性的廢液,需要在洗滌臺上設抽風罩,抽走洗滌過程中產生的有害氣體;對于需要回收的廢液,不能直接倒入下水道,需要設廢液桶收集廢液,統一處理。
